机械密封是什么
1组成
主要部件
动环和静环。
辅助密封件
密封圈(有O形、X形、U型、楔形、矩形柔性石墨、PTFE包覆橡胶O圈等)。
弹力补偿机构
弹簧、推环。
弹簧座及键或各种螺钉。
集装式机械密封
分为单端面、双单面、平衡型、非平衡型、任意旋向、固定旋向……
2基本定义
机械密封是一种旋转机械的轴封装置。比如离心泵、离心机、反应釜和压缩机等设备。由于传动轴贯穿在设备内外,这样,轴与设备之间存在一个圆周间隙,设备中的介质通过该间隙向外泄露,如果设备内压力低于大气压,则空气向设备内泄露,因此必须有一个阻止泄露的轴封装置。轴封的种类很多,由于机械密封具有泄漏量少和寿命长等优点,所以当今世界上机械密封是在这些设备较主要的轴密封方式。机械密封又叫端面密封,在国家有关标准中是这样定义的:“由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力(或磁力)的作用以及辅助密封的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置。”
3原理概述
机械密封是靠一对或数对垂直于轴作相对滑动的端面在流体压力和补偿机构的弹力(或磁力)作用下保持贴合并配以辅助密封而达到阻漏的轴封装置。

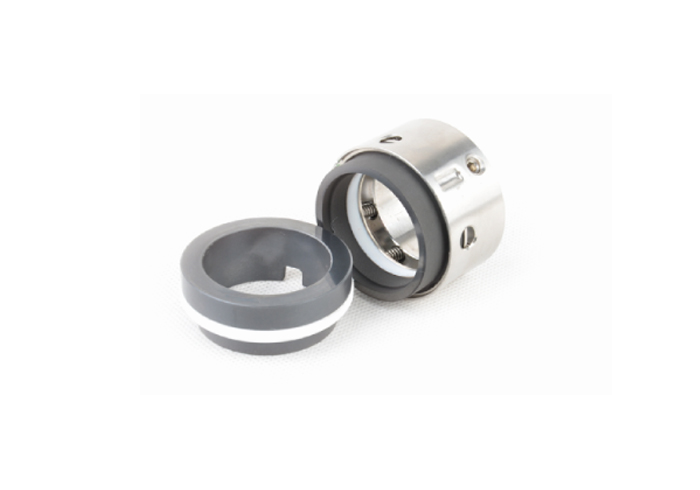

常用机械密封结构由静止环(静环)1、旋转环(动环)2、弹性元件3、弹簧座4、紧定螺钉5、旋转环辅助密封圈6、和静止环辅助密封圈8等元件组成,防转销7固定在压盖9上以防止静止环转动。
旋转环和静止环往往还可根据它们是否具有轴向补偿能力而称为补偿环或非补偿还。[1]
